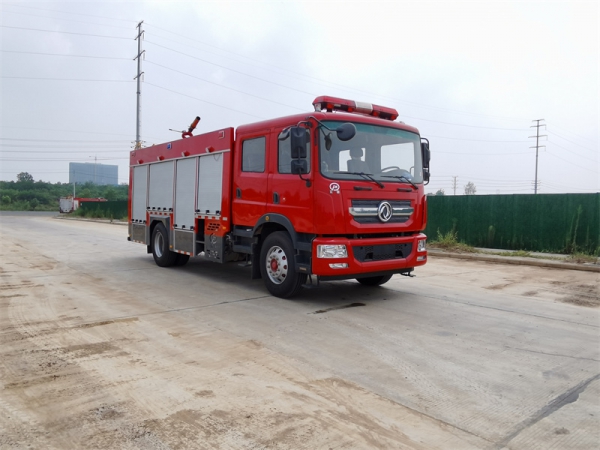

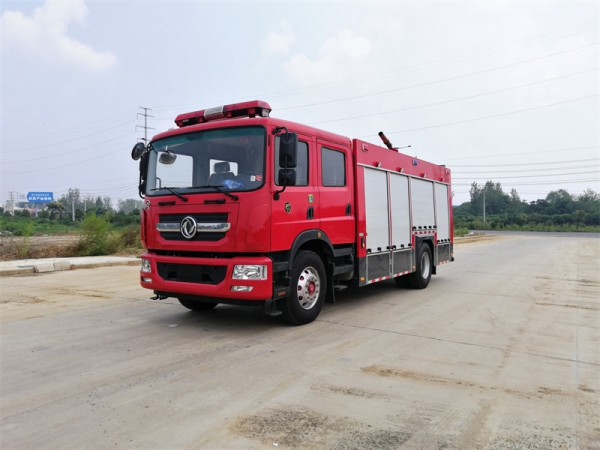

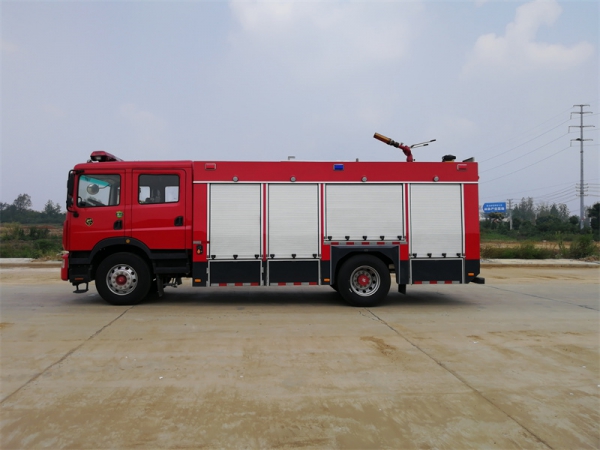

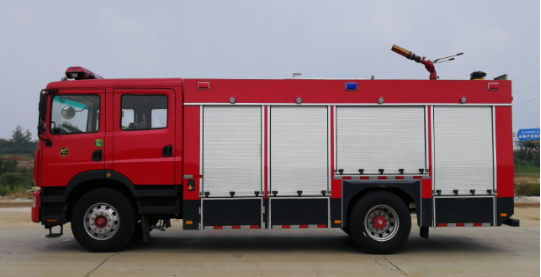

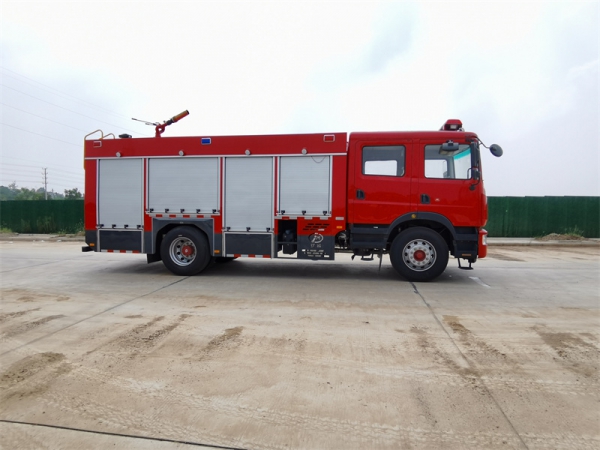

東風D9 7噸水罐消防車
聯系人：張部長
電話：186-7226-3355
微信：186-7226-3355
郵箱：jnxfgw@163.com
網址：www.zippo365.cn
地址：隨州市北郊星光工業園特1號
【歡迎選購湖北江南專用特種汽車有限公司的產品 我們將竭誠為您服務 24小時咨詢熱線：186 7226 3355】
底盤：
乘員室：
結構及性能參數：
器材箱及泵室：
水泵：
管路系統:
水炮：
消防控制系統：
電氣設備：
表面處理：
器材布置：
器材配備：
東風7噸水罐消防車（國六排放，免征車型） | |||
產品商標 | 江特牌 | 公告批次 | 348 |
產品名稱 | JDF5171GXFSG70/E6型水罐消防車 | 罐體容積(m3) | 6.8 |
總質量(Kg) | 16800 | 整備質量(Kg) | 9550 |
額定載質量(Kg) | 6800 | 外形尺寸 | 8400×2520×3520 |
駕駛室準乘人數(人) | 3+3 | 載質量利用系數 | |
接近角/離去角(°) | 19/12 | 前懸/后懸 | 1260/2440 |
軸數 | 2 | 軸距 | 4700 |
軸荷(Kg) | 5800/11000 | 最高車速(Km/h) | 95 |
其它 | 罐體容積:6.8立方米,罐體尺寸:3720×1420×1350mm。整體式側防護結構,后防護裝置材料:Q235,截面尺寸:120×120mm,與車輛連接方式:螺栓連接,后防護離地高度:470mm。ABS系統生產廠家/型號:焦作博瑞克控制技術有限公司/J ABS;襄陽東風隆誠機械有限責任公司/ABS/ASR-24V-4S/4M。主要專用裝置有消防泵,消防炮。 | ||
【底盤技術參數】 | |||
底盤型號 | EQ1185DJ9CDF | 底盤名稱 | 載貨汽車底盤（二類） |
接近角/離去角(°) | 19/13 | 輪胎數 | 6 |
鋼板彈簧片數 | 8/10+7 | 前輪距 | 1923,1931 |
燃料種類 | 柴油 | 后輪距 | 1865 |
排放標準 | GB17691-2018國Ⅵ | ||
發動機型號 | 發動機生產企業 | 排量 | 功率(Kw) |
B6.2NS6B230 | 東風康明斯發動機有限公司 | 6200 | 169 |
整車尺寸：
外廓尺寸 | 8400×2520×3520mm |
最大總質量 | 16800kg |
載液量 | 6765kg |
最高車速 | 90km/h |
消防泵額定流量 | 40L/s 1.0MPa |
消防炮額定流量 | 40L/s 1.0MPa |
消防炮射程 | ≥65m |
比功率 | 169/16.8=10.1 |
接近角/離去角 | 19°/12° |
型號 | EQ1185DJ9CDF | |
制造商 | 東風汽車股份有限公司 | |
發動機額定功率 | 169kw | |
發動機排量 | 6200ml | |
發動機排放標準 | GB3847-2005,GB17691-2018國Ⅵ | |
驅動形式 | 4×2 | |
軸距 | 4700mm | |
最大允許總重 | 18000kg |
結構 | 平頭、四門，原裝雙排 |  |
司乘人員數 | 3+3人 | |
設備 | 原車儀表板處設置消防操作儀表板及警燈控制盒，加裝 1、 警報器； 2、 取力器控制開關及指示燈； 3、 附加電源開關； |
總體布置 | 整車由消防員乘員室和車身兩大部分組成，車身布置采用三分體式結構，兩側為器材箱，中部為罐體，后部為水泵房，罐體為平行六面體廂式容罐。 |
| |
結構 | 主框架結構采用優質方管焊接，外裝飾板采用碳鋼板焊接，車頂防滑花紋板，可行走，兩邊設翻轉踏板，防滑設計。 |  |
器材箱 | 器材箱位于乘員室后部，兩邊設鋁合金卷簾門，內有照明燈，器材箱室內根據需求設儲物盒。側下裙邊設有工具箱及卷簾門，可放置小型工具 | |
泵房 | 泵房位于整車后部，兩側與后邊設鋁合金卷簾門，內有照明燈，泵室兩側可放置部分常用器材。 | |
爬梯及拉手 | 后爬梯采用鋁合金兩節翻轉爬梯，使用時離地不超過450mm，上車?yán)植捎帽砻鎺О疾鄯阑瑘A鋼管，表面噴塑處理。 | |
| 水罐： | ||
容量 | 6765kg（ |   |
材質 | 優質碳鋼（厚度底板4mm，側板3mm，頂板3mm） | |
罐體固定 | 與副車架彈性連接 | |
罐體設置 | 人孔：設DN460人孔蓋1個，帶有快速鎖定/開啟自動泄壓裝置 | |
溢流口：設DN65溢流口1個 | ||
放余水口：設1個DN25水罐放余水配手動球閥 | ||
注水口：在水罐左右兩側各接1個DN65接口 | ||
進出水口：設1個水罐到水泵進水管DN125手動蝶閥(可選裝氣動），設1個水泵至水罐充水管DN65手動球閥(可選裝氣動） | ||
型號 | CB10/40-RS型常壓車用消防泵 |  |
形式 | 常壓離心式 | |
額定流量 | 40L/s @1.0MPa | |
出口額定壓力 | 1.0MPa | |
最大吸深 | 7m | |
引水裝置 | 雙活塞真空泵 | |
引水時間 | 最大吸深時≤50s |
管道材質 | 優質無縫碳鋼管 | |
吸水管路 | 泵房?jī)蓚?cè)各設1個DN125吸水口 | |
注水管路 | 水罐左右兩側各設一個DN65注水口，泵房?jī)?nèi)設置1個DN65水泵向罐內注水管路 | |
出水管路 | 泵房左右兩側各設1個DN80出水口帶截止閥 | |
冷卻水管路 | 配有冷卻取力器的冷卻水管路及控制閥 |
型號 | PS8/40W |  |
制造商 | 成都威斯特消防機械有限公司 | |
回轉角度 | 360°水平回轉 | |
最大仰/俯角 | 俯角≤-15°，仰角≥+45° | |
流量 | 40L/S | |
射程 | 水≥65m |
駕駛室控制 | 水泵脫掛檔、警燈警報、照明及信號裝置控制等 |  |
泵室控制 | 上裝總電源開關、參數顯示、狀態顯示 |
附加電氣 | 設獨立電路 |  |
輔助照明 | 消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等 | |
頻閃燈 | 車身兩側安裝紅、藍兩色頻閃燈 | |
警示裝置 | 長排全紅警燈，安裝在駕駛室頂部 | |
警報器，其控制盒在駕駛員前下方 | ||
火場照明 | 上裝后部安裝35W消防探照燈1個 |
面漆 | 優質國產漆 |
顏色 | 車體外表面主色為RO3消防紅 |
1 | 按照消防實戰需要，根據消防操作程序，就近取放。 |
2 | 使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定。 |
3 | 標示醒目，多人操作，互不干涉。 |
1 | 吸水管 | 125×4米 | 2 | 根 | 內扣式 |
2 | 濾水器 | FLF125 | 1 | 件 | 內扣式 |
3 | 分水器 | FII80/65×3-1.6 | 1 | 件 | 內扣式 |
4 | 集水器 | JII125/65×2-1.0 | 1 | 件 | 內扣式 |
5 | 水帶 | 16-65-20 | 6 | 盤 | 低壓；內扣式 |
6 | 水帶 | 16-80-20 | 6 | 盤 | 低壓；內扣式 |
7 | 異徑接口 | KJ65/80 | 2 | 件 | 內扣式 |
8 | 水帶包布 | DT-SB | 4 | 件 | |
9 | 水帶掛鉤 | 4 | 件 | ||
10 | 地上消火栓扳手 | QT-DS1；長400 | 1 | 件 | |
11 | 地下消火栓扳手 | 長860 | 1 | 件 | |
12 | 吸水管扳手 | FS100 | 2 | 件 | |
13 | 直流開關水槍 | QZG3.5/7.5；65 | 1 | 支 | 低壓；內扣式 |
14 | 直流開花水槍 | QZK3.5/7.5；65 | 1 | 支 | 低壓；內扣式 |
15 | 消防桶 | 1 | 個 | ||
16 | 滅火器 | 3kg | 1 | 具 | |
17 | 消防腰斧 | 長390 ；GF-285 | 1 | 件 | |
18 | 橡皮錘 | 1 | 件 | ||
19 | 可充電式手提照明燈 | 1 | 件 |
